데이터를 시각화할 때, 서로 다른 단위를 가진 데이터를 한 그래프에 표현해야 하는 경우가 많다. 예를 들어, 한 축에는 월별 매출(₩) 을, 다른 축에는 해당 월의 방문자 수를 표시하고 싶을 때. 이런 경우 ggplot2에서 이중 Y축(sec.axis)을 활용하면 효과적으로 데이터를 비교할 수 있다.
이번 글에서는 ggplot2를 활용하여 바 그래프와 라인 그래프를 한 플롯에 결합하고, 서로 다른 단위를 가진 데이터를 효과적으로 시각화하는 방법을 살펴보려한다.
📋 데이터 준비
yahoo finance 에서 슈드 ETF (SCHD)의 데이터를 다운받았고, 2012-01-01 부터 2025-01-31까지의 데이터로 한정한 다음,
매일 1000원씩 5년간 투자한다고 가정했을 때, 수익률을 그래프로 표현하려 한다. 데이터를 만드는 과정은 생략하고 최종 만들어진 데이터는 대략 아래의 레이아웃이다. rate 가 수익률, cum_amt1 은 누적적립액, close 는 종가이다.
print(table_schd31)
# A tibble: 3,290 × 4
date close rate cum_amt1
<date> <dbl> <dbl> <dbl>
1 2012-01-03 8.81 -1.42e-14 1000
2 2012-01-04 8.81 -1.42e-14 2000
3 2012-01-05 8.8 -7.57e- 2 3000
4 2012-01-06 8.76 -3.97e- 1 4000
5 2012-01-09 8.78 -1.36e- 1 5000
6 2012-01-10 8.84 4.55e- 1 6000
7 2012-01-11 8.81 9.81e- 2 7000
8 2012-01-12 8.81 8.58e- 2 8000
9 2012-01-13 8.77 -3.28e- 1 9000
10 2012-01-17 8.82 2.17e- 1 10000
# ℹ 3,280 more rows
# ℹ Use `print(n = ...)` to see more rows
📈 그래프 그리기
ggplot2 로 그래프를 하나씩 추가해보자. 우선 최종수익률rate 를 가지고 라인그래프를 그린다.
ggplot(table_schd31) +
geom_line(aes(date, rate), colour ="steelblue")
theme_bw()

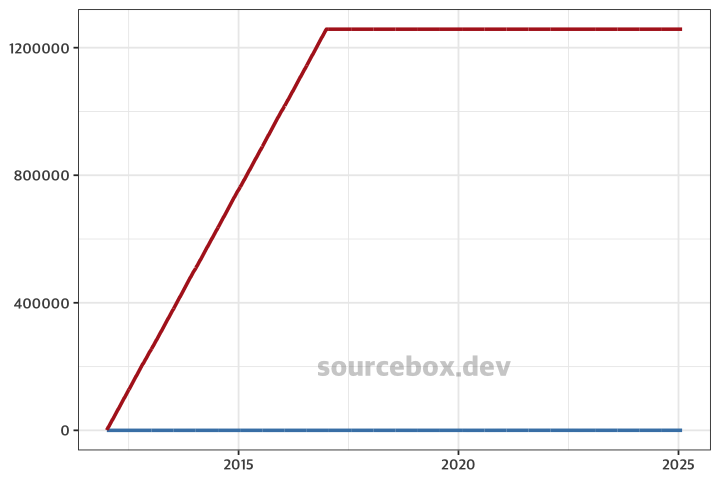

여기에 누적적립액 cum_amt1 의 선그래프를 추가한다. ⛔
그런데, 문제가 생겼다. 2개의 선그래프가 범위가 너무 다르다보니, 아까 최종수익률의 그래프가 일직선처럼 보이게 된다.
ggplot(table_schd31) +
geom_line(aes(date, rate), colour ="steelblue") +
geom_line(aes(date, cum_amt1), colour = "firebrick", size = 1) +
theme_bw()
🚀

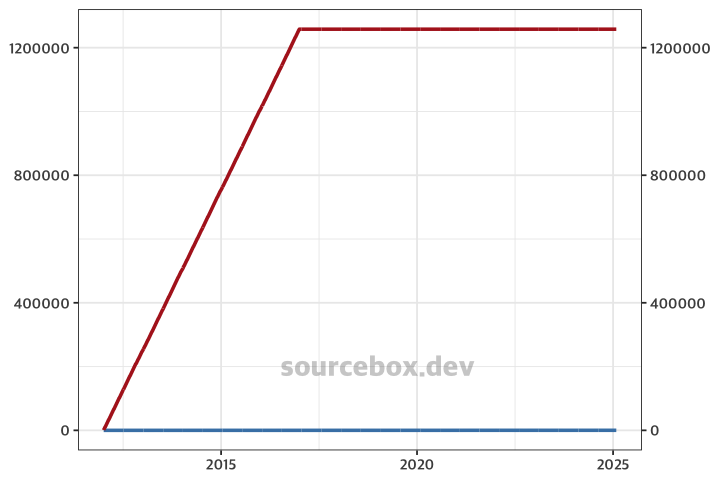

이런 경우, 각각 다른 기준의 y축을 지정해야 한다. 그 때 사용하는게 scale_y_continuous 함수의 sec.axis 파라메터이다. 그런데, 실제값을 그냥 넣으면 아까 그래프와 달라진건 오른쪽 y축이 생겼을뿐 다른게 없다.
ggplot(table_schd31) +
geom_line(aes(date, rate), colour ="steelblue") +
geom_line(aes(date, cum_amt1), colour = "firebrick", size = 1) +
scale_y_continuous(sec.axis = ~ .) +
theme_bw()

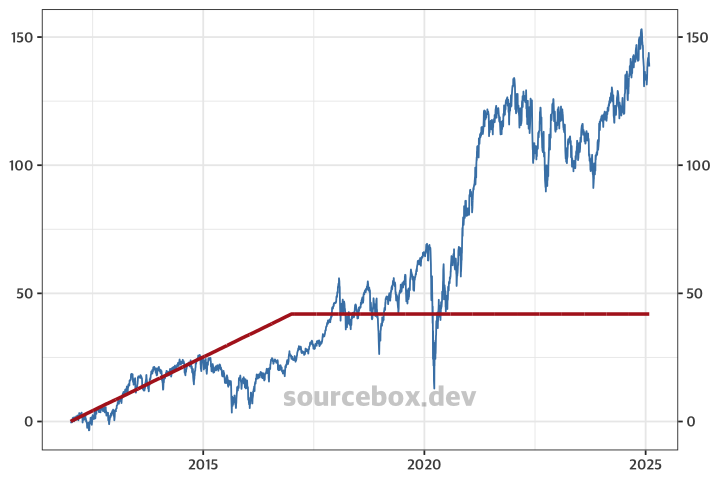

보정을 해줘야 하는데, aes(date, cum_amt1 / 30000) 와 같이 2개의 y 축 범위를 거의 비슷하게 만드는 작업이 필요하다. 이렇게 하면 문제는 오른쪽 y 축 값이 왜곡된다는 것이다.
ggplot(table_schd31) +
geom_line(aes(date, rate), colour ="steelblue") +
geom_line(aes(date, cum_amt1 / 30000), colour = "firebrick", size = 1) +
scale_y_continuous(sec.axis = ~ .) +
theme_bw() +
theme(axis.title = element_blank())

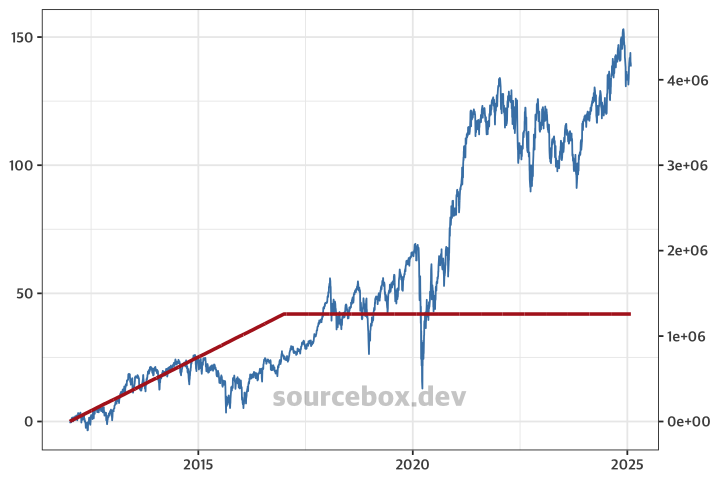

왜곡된 것을 다시 원복해줘야 하는데, scale_y_continuous 에서 처리해주면 된다. 다시 30000을 곱하면 이제 원래 데이터값으로 보이게 된다.
ggplot(table_schd31) +
geom_line(aes(date, rate), colour ="steelblue") +
geom_line(aes(date, cum_amt1 / 30000), colour = "firebrick", size = 1) +
scale_y_continuous(sec.axis = ~ . * 30000) +
theme_bw() +
theme(axis.title = element_blank())

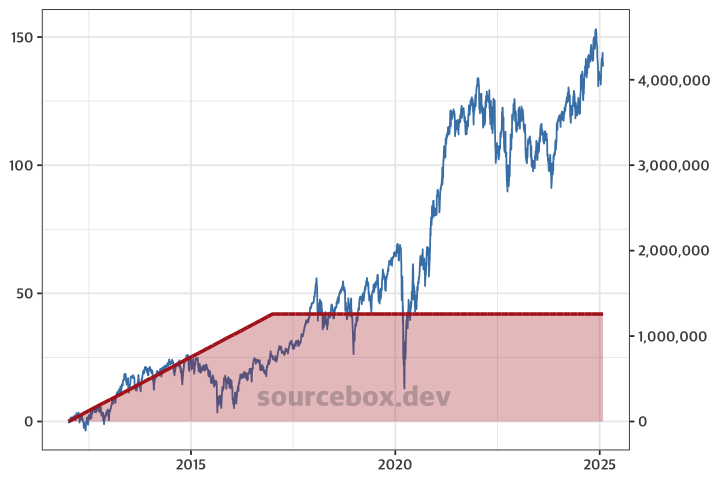

마지막으로 지수형으로 나오는 y축 값을 일반 정수로 표현하기 위해서, labels 파라메터에 셋팅한다. 두번째 y축의 설정정보를 바꾸기 위해서는, sec_axis 함수를 이용해야 하는 점 참고한다. 그리고 geom_area으로 변경하여 선그래프 아래에 색을 채웠다.
ggplot(table_schd31) +
geom_line(aes(date, rate), colour ="steelblue") +
geom_area(aes(date, cum_amt1 / 30000), colour = "firebrick",
size = 1, fill = "firebrick", alpha = 0.3) +
scale_y_continuous(sec.axis = sec_axis(~ . * 30000, labels = scales::label_number())) +
theme_bw()
